OfficeTen IPPBX 3800H是面向大中型企业用户,提供集话音、数据、安全一体化整体解决方案的融合通信服务器产品。产品集成了模拟/数字/IP混合的的PBX、路由器、L3交换机、防火墙、VPN、文件存储、基于Web的本地管理界面和基于SNMP/TR-069的远程管理,并支持双主控、双电源、双机热备高可靠性架构。OfficeTen IPPBX 3800H宽窄带一体化,内置会议资源,系统集成度高,支持单点部署或分布式部署,同时可接入模拟和IP话机终端。OfficeTen IPPBX 3800H单机支持384个模拟用户。



  • 模块化设计:可以根据需求配置E1/T1、FXS和FXO接口模块,方便用户灵活部署。
  • 高可靠性:支持主控板的主备切换,因主板故障引起的业务中断可以在备板上恢复,支持电源1+1备份。
  • 提供宽带窄带一体接入:OfficeTen IPPBX既可通过IP方式接入IMS,同时也可通过TDM/模拟方式接入到PSTN;OfficeTen IPPBX可以通过宽带SIP中继转接到IMS中,还可以利用IP PBX的窄带中继作为PS网络备份。
  • 满足企业灵活组网及安全要求:对信息安全要求比较高,且有独立的组网和安全设计。使用OfficeTen IPPBX可分布式、灵活组网,以符合企业IP组网要求、IP安全要求、企业数据安全要求。
  • 快速部署:OfficeTen IPPBX系统将所有模块集成在一个设备里,方便企业部署;对于分支机构较多的企业,OfficeTen IPPBX的可以进行统一配置,部署方便。OfficeTen IPPBX系统提供了Web管理界面,简单易操作,可实现本地和远程的通信架构管理;IP PBX支持集中网管,集中网管可同时管理多台IPPBX,支持IPPBX的集中配置与升级功能。
  • 兼容性好:OfficeTen IPPBX系统支持多种协议和编码方式,具有多种接入方式,符合中国IP电话网关设备技术要求和互通规范,具有很强的兼容性,大大方便了客户的组网和升级;能与多家设备供应商的设备连接可与主流厂商的软电话、IP 电话、VoIP网关、软交换设备、IMS核心网互联互通。

硬件规格

产品型号

IPPBX3800H

槽位

标准槽位21个,从左至右依次为1~21

SSW单板

系统交换板,槽位3,1个WAN,2个LAN,RJ45接口,速率10/100/1000Mbps;1个console接口,RJ45,115200bps;1个USB2.0接口

MRU单板

媒体资源板,槽位4;6个EXP接口,RJ45接口;标配128路VoIP通道

MEXP单板

主机用户扩展板,槽位5;2个维护网口,RJ45;1个console接口,RJ45,115200bps;1个USB2.0接口

E1/T1单板

数字中继板,槽位6和7;4或8个E1/T1接口,RJ45,120欧姆,单机满配最大16E1/T1

FXS单板

模拟用户板,槽位6到17;32FXS,8个RJ45,单机满配最大384FXS

FXO单板

模拟中继板,槽位6到17;32FXO,8个RJ45,单机满配最大384FXO

PWR单板

电源板,槽位18到21,每块电源板占用2个槽位,支持双电源,支持交流/直流电源

交流工作电源

100VAC~240VAC;50/60Hz

机箱

<4.5U,金属材质

功率

300W

尺寸(宽 x 深 x 高)

443×420×188mm

重量

≤30KG

工作环境要求

工作环境温度-5℃~55℃

环境相对湿度≤95(非凝结)

海拔3000m以内性能无下降

大气压力86KPa~106KPa

空气中微粒的浓度≤180毫克/m3

软件规格

IP接入

支持静态IP、DHCP Client、PPPoE,WAN子接口

协议信令

PRI、SS7、R2信令、NGN SIP、IMS、SIP协议

编码类型

支持G.711a/u、G.729a、iLBC、G.726、G.723、GSM、AMR

号码分析

呼出路由、主叫号码识别、被叫号码识别、号码变换、拨号规则、路由备份

基本语音业务

内部分机呼叫:终端可以是模拟电话、IP话机、SIP软电话

IMS/NGN呼叫:SIP中继与IMS/NGN或IPPBX互通

补充业务

查询自己的号码、主叫号码显示、主叫号码显示限制、呼叫权限控制、指定代答、同组代答、快捷拨号、分机录放音、免打扰、话机登入登出、缺席用户、闹钟、密码拨号、秘书业务、热线业务、遇忙回叫、无应答呼叫转移、无条件呼叫转移、遇忙呼叫转移、呼叫等待、呼叫保持、三方通话、电话转接、黑名单、组呼、彩铃、一号通、接入式电话会议、会议桥、web会议、语音邮箱、企业总机、话务台、队列、通话录音、通话计费、押金业务、卡号计费业务

VOIP保障

动态抖动缓冲区(JITTER BUFFER)、语音侦测(VAD)、回音消除、舒适背景噪音生成(CNG)

DTMF

支持RFC2833、SIP info和inband

传真

T.30透传、T.38

视频

基于SIP的点对点视频通话

网络功能

静态路由、NAT、端口映射、DNS、NTP、DHCP服务,防火墙

账户管理

分角色权限管理

本地管理

Web界面配置、版本升级/回退、数据备份和恢复、license管理

远程管理

SNMP V2/V3、TR069

日志管理

操作日志、运行日志、用户日志、安全日志

告警管理

活动告警、历史告警查询

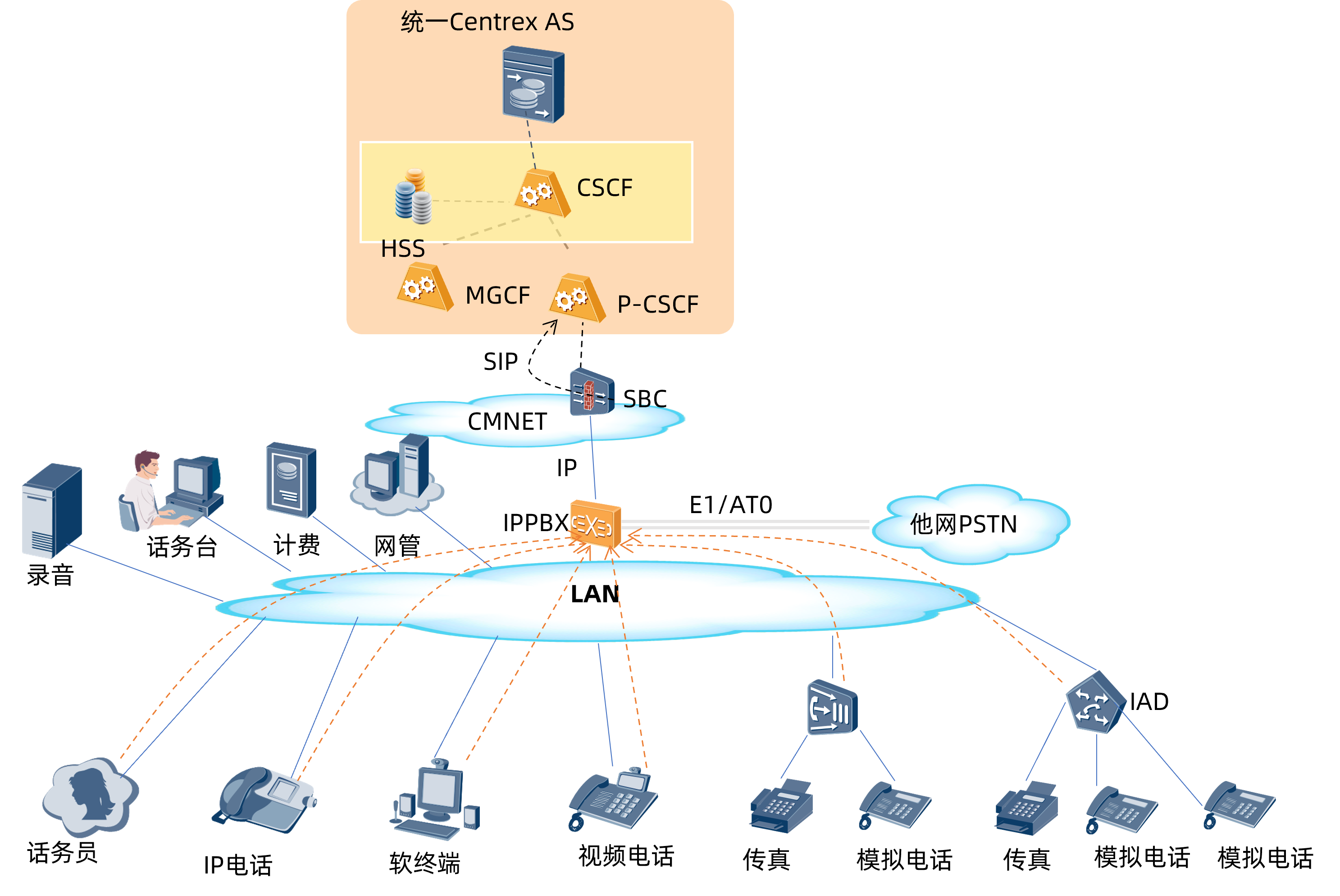

1) 应用场景为单点用户规模1000门电话以内,支持模拟用户直接接入,通过IP电话、IAD等方式扩展用户接入。

2) 企业侧部署IP PBX,上行通过IP中继接入IMS/NGN,也可以通过模拟中继FXO、数字中继E1/T1接入PSTN。

3) 根据企业业务需求,选择提供录音、计费和话务台配套软件。
